Flugzeug-Keksausstecher

Die meisten Keksausstecher sind Sterne, Herzen oder irgendetwas Saisonales. Meine wurden irgendwann zu Großraumflugzeugen. Irgendwann habe ich offizielle 3-View-Zeichnungen von Airbus und Boeing genommen, durch einen Reduktions-Workflow geschickt und daraus druckbare Keksausstecher gebaut. Das Ergebnis ist ungefähr so unpraktisch und unterhaltsam, wie es klingt. Was ich an dem Projekt bis heute mag: Aus der Entfernung ist es nur ein Witz. Aus der Nähe ist es ein ziemlich echtes Geometrieproblem. Wie viel Flugzeug kann man behalten, wenn das Endprodukt gleichzeitig skaliert, gedruckt, angefasst und in echten Teig gedrückt werden muss?

Mehr als ein einzelnes STL-Projekt

Das hier war nie nur ein einzelnes STL für einen schnellen Druck. Die Ausstecher sind aus einem größeren Tooling-Workflow heraus entstanden. In der Mitte saß eine kleine Hilfsanwendung, die den unglamourösen Teil übernommen hat: schwere Quelldaten so weit zu reduzieren, dass daraus überhaupt eine brauchbare Kontur für einen Ausstecher werden konnte, ohne dass die Flugzeuge dabei ihren Charakter verlieren. Genau das ist für mich der spannendere Teil. Die gedruckten Ausstecher sind nett anzusehen, aber die eigentliche Arbeit steckte davor: Geometrie verstehen, vereinfachen und in einem völlig anderen Maßstab wieder brauchbar machen.

Warum Flugzeuggeometrie im Ausstechermaßstab absurd wird

Eine Flugzeugsilhouette funktioniert als Keksausstecher nur dann, wenn zwei widersprüchliche Dinge gleichzeitig gelingen:

• die Geometrie muss noch wie genau dieses Flugzeug wirken
• die Geometrie muss sich skalieren, drucken, handhaben und in Teig benutzen lassen

Das klingt erst einmal machbar, bis man sich vor Augen hält, was Flugzeuggeometrie eigentlich bedeutet. Ein echtes Verkehrsflugzeug ist riesig, aber viele Merkmale, an denen man den Typ erkennt, sind relativ klein: Übergänge am Rumpf, Leitwerksformen, Triebwerkspositionen, Proportionen an Nase und Flügelwurzel. Skaliert man das stark herunter, landen solche Details sehr schnell im Bereich von Zehntelmillimetern. Ab da verhält sich die Geometrie nicht mehr wie Flugzeuggeometrie. Ab da verhält sie sich wie eine sehr effiziente Maschine dafür, Teig festzuhalten. Das Ziel war also nie einfach nur: Flugzeug kleiner machen. Die eigentliche Aufgabe war, genug Identität zu behalten, damit die Silhouette noch stimmt, und gleichzeitig genug wegzunehmen, damit der Ausstecher druckbar und benutzbar bleibt.

Warum es einen mehrstufigen Prozess brauchte

Man kann die Original-CAD-Datei nicht einfach an den Slicer werfen und auf das Beste hoffen. Das Ganze brauchte eine mehrstufige Abstraktionspipeline. Im ersten Schritt musste eine saubere Außenkontur aus den Quelldaten herausgelöst werden. Herstellerreferenzen enthalten vieles, was in technischen Zeichnungen sinnvoll ist, im Maßstab eines Keksausstechers aber nur stört:

• Landeklappen
• innere Strukturen
• Fenster
• Oberflächendetails, die nicht zur eigentlichen Außenkontur gehören

Bevor überhaupt skaliert werden konnte, musste also erst die erstaunlich einfache Frage beantwortet werden: Was gehört im kleinen Maßstab überhaupt noch zur äußeren Flugzeugform? Im zweiten Schritt wurde diese Kontur skaliert und für den Einsatz als Ausstecher vorbereitet. Genau dort werden Details leicht geglättet, Ecken etwas entschärft und winzige Merkmale entfernt, wenn sie die Stabilität ruinieren oder später nur noch Teig festhalten würden. Das ist die eigentliche Designaufgabe. Nicht blind vereinfachen, sondern gezielt erhalten.

Warum die Hilfsanwendung so wichtig war

Die Hilfsanwendung hat genau diese gezielte Erhaltung kontrollierbar gemacht. Ohne sie wäre der Workflow deutlich mühsamer gewesen, denn das Schwierige ist nicht das Exportieren. Das Schwierige ist die Entscheidung, was bleiben soll und was weg darf. Entfernt man zu viel, wird daraus irgendein generisches Flugzeugding. Erhält man zu viel, bekommt man Ausstecher, die in CAD clever wirken, sich im echten Teig aber miserabel benehmen.

Die Anwendung hat es möglich gemacht, diese Entscheidungen bewusst zu treffen statt zufällig. Genau das ist für mich bis heute der interessanteste Teil. Der fertige Ausstecher ist das sichtbare Ergebnis, aber das Tool ist der Grund, warum das Projekt überhaupt sauber funktioniert hat.

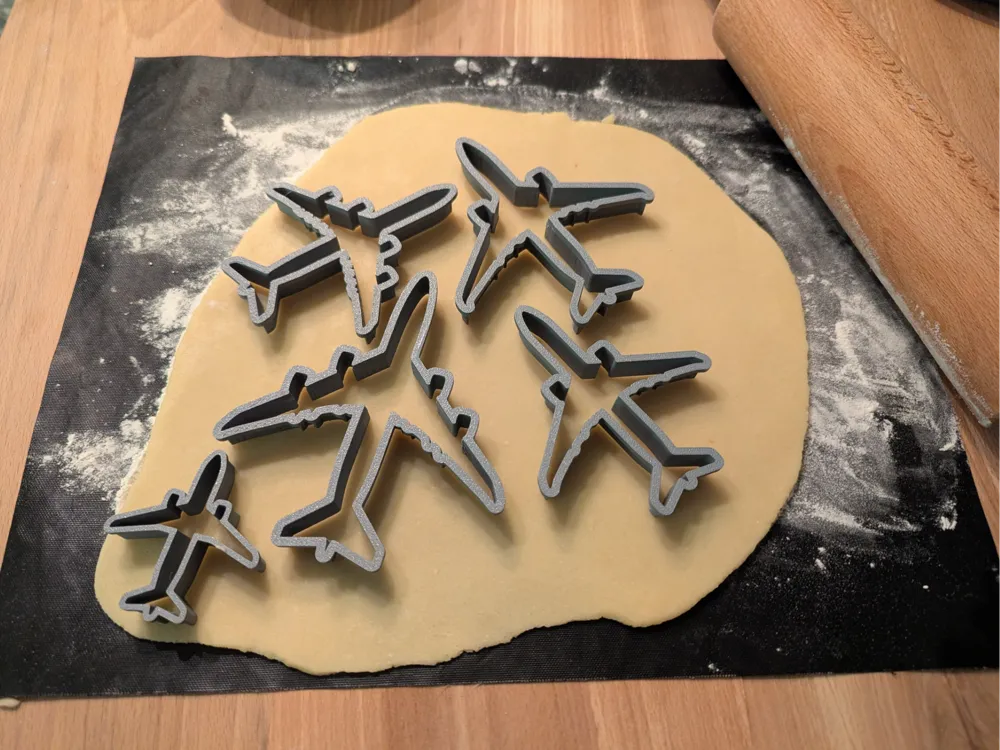

Aktuelle Flotte

Aktuell enthalten sind:

• Airbus A220-300
• Airbus A330-900
• Airbus A350-900
• Airbus A340-600
• Boeing 737-800
• Boeing 757-200
• Boeing 777-300ER
• Boeing 747-400
• Boeing 747-8

Damals wegen Geometrieproblemen noch gegroundet:

• Airbus A320
• Airbus A380
• Boeing 787

Die Flugzeuge gibt es in:

• 1:600 für einen ordentlichen Nerd-Größenvergleich
• einer 10-cm-Serie

Die Basis des Workflows waren 3-View-Daten der Hersteller, daraus in CAD vereinfachte Konturen und anschließend ein paar Python-gestützte Schritte bis zur druckbaren STL.

Erkenntnisse aus der Testküche

Auch der Backteil war erwartbar lehrreich:

• Die Flugzeuge brauchen viel Teigfläche, verbrauchen selbst aber überraschend wenig Teig.
• Man rollt den Teig öfter neu aus, als man zuerst denkt.
• Auf ein Backblech passen am Ende nur wenige Flugzeuge und sehr viel freie Fläche dazwischen.
• Sie bleiben deutlich öfter ganz, als man erwarten würde.
• Wingflex ist real.

Dieser letzte Punkt verdient Respekt. Wer ein ungebackenes Teigflugzeug zu lässig anfasst, merkt sehr schnell, dass Aerodynamik in dieser Phase des Workflows nur begrenzt weiterhilft.

Empfohlener Workflow

Am besten funktioniert hat in der Praxis:

1. Teig direkt auf Backpapier ausrollen.
2. Das Flugzeug an Ort und Stelle ausstechen.
3. Den Ausstecher leicht hin- und herbewegen, damit sich die Geometrie löst.
4. Den Ausstecher gerade nach oben abheben.
5. Überschüssigen Teig rund um das Flugzeug entfernen.
6. Das Teigflugzeug möglichst nicht mehr bewegen.
